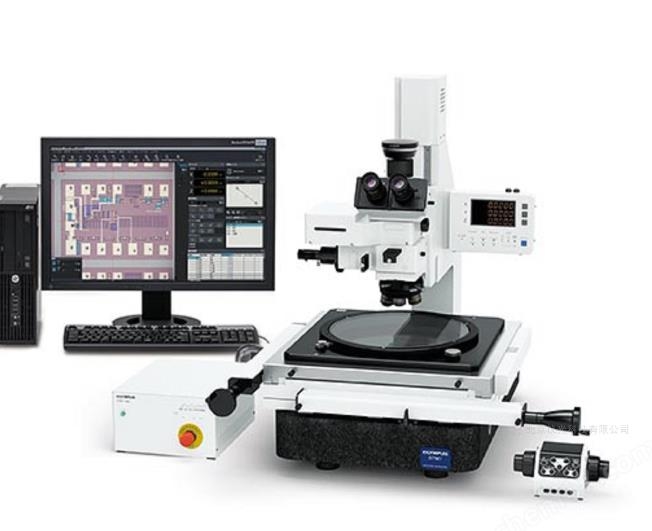

在材料科學、地質學、電子制造等領域，觀察表面起伏劇烈的樣品時，傳統光學顯微鏡因物理景深有限，常面臨“看清一處，模糊一片”的困境。奧林巴斯超景深顯微鏡正是為解決這一難題而設計。其核心工作原理并非提升鏡頭本身的物理景深，而是通過融合多焦點圖像與計算重構，將不同焦平面的清晰部分“拼接”成一幅整體清晰的二維圖像，并重建出樣品的三維形貌。


　　一、核心原理：景深限制與焦點堆疊

　　理解超景深技術，首先要明確景深的概念。由于光學衍射極限，高倍物鏡的景深極淺（微米級），一次對焦只能使樣品厚度內一個薄層清晰成像，其余區域則模糊不清。超景深顯微鏡的解決思路是：既然一次對焦只能看清一個層面，那么就對樣品從頂部到底部進行Z軸序列掃描，在不同高度（即不同焦平面）采集一系列圖像（通常數十至數百張）。每張圖像中，只有處于對應焦平面的區域是清晰的。

　　二、工作流程：從圖像采集到三維重構

　　超景深成像是一個自動化的“采集-分析-融合”流程：

　　1.自動Z軸掃描與圖像序列采集：用戶設定掃描的起始點和終點后，顯微鏡通過高精度的Z軸電動載物臺或物鏡調焦機構，以微米甚至納米級的步進，從樣品表面至底部等間距移動。在每個步進位置，高靈敏度相機拍攝一張全幅圖像，從而獲得一套覆蓋整個樣品高度的、包含不同清晰度信息的圖像序列。

　　2.核心算法：這是技術的關鍵。計算軟件會分析圖像序列中的每一個像素點。算法會評估該像素點在所有圖像中的清晰度，找出該像素最清晰時對應的那張圖像。軟件會記錄下該像素的最佳聚焦位置（Z軸坐標）和其灰度值。

　　3.圖像融合與三維重建：

　　①生成全聚焦二維圖像：軟件將每個像素的最佳灰度值提取出來，重新組合成一幅新的二維圖像。在這幅圖像中，無論樣品表面高低起伏，每一個細節都處于“最佳對焦”狀態，從而實現了遠超物理極限的景深效果。

　　②生成三維形貌圖：由于算法已經記錄了每個像素點的最佳聚焦高度（Z坐標），這些數據可以直接用來構建一個三維高度圖，直觀展示樣品表面的三維形貌和高度差。

　　三、技術優勢與價值

　　1.突破光學極限：獲得傳統顯微鏡無法實現的超大景深清晰圖像。

　　2.實現3D量化：不僅能“看得清”，還能“測得準”，可測量表面粗糙度、臺階高度、顆粒體積等三維參數。

　　3.提升檢測效率：無需反復調焦，一次掃描即可完成對整個復雜表面的分析。

　　總結

　　奧林巴斯超景深顯微鏡的工作原理，是精密機械控制、數字成像與智能圖像處理算法的結合。它通過焦點堆疊與計算融合，巧妙地繞過了光學景深的物理限制，將微觀世界的三維信息完整、清晰地呈現出來，為科研與工業檢測提供了強大的表面分析工具。
